直通接头 STRAIGHT FITTINGS_供应产品_宁波天依液压器材有限公司

点击图片查看原图

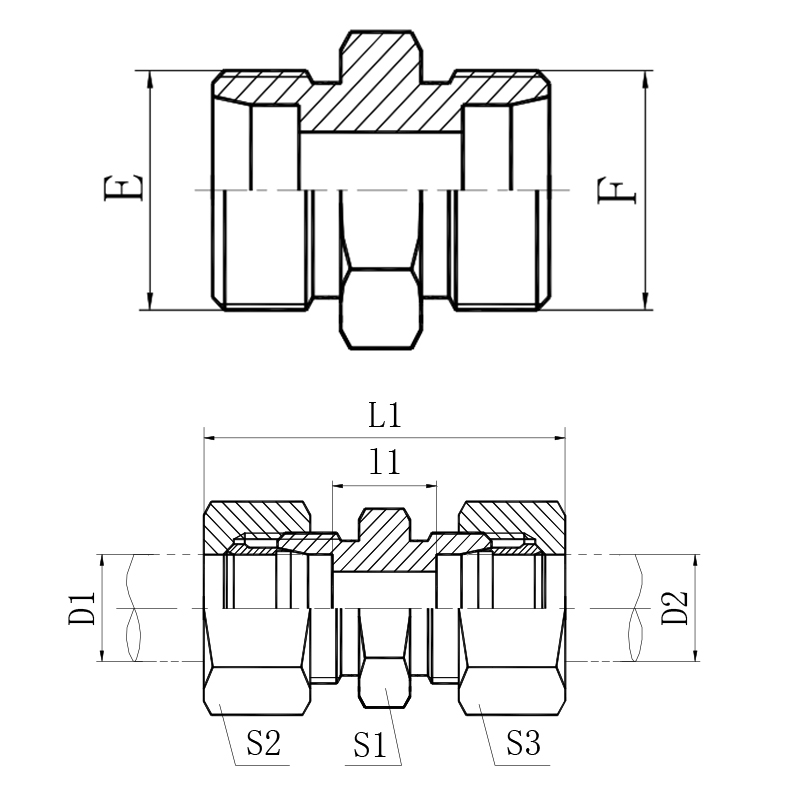

代号 PART NO	螺纹 THREAD		管子外径 TUBE O.D.		尺寸 DIMENSIONS					压力等级 MPa
代号 PART NO	E	F	D1	D2	l1	L1	S1	S2	S3	压力等级 MPa
1C-12	M12X1.5	M12X1.5	6	6	10	39	12	14	14	25 轻系列 L
1C-14	M14X1.5	M14X1.5	8	8	11	40	14	17	17
1C-16	M16X1.5	M16X1.5	10	10	13	42	17	19	19
1C-18	M18X1.5	M18X1.5	12	12	14	43	19	22	22
1C-22	M22X1.5	M22X1.5	15	15	16	46	24	27	27
1C-26	M26X1.5	M26X1.5	18	18	16	48	27	32	32	16 轻系列L
1C-30	M30X2	M30X2	22	22	20	52	32	36	36	16 轻系列L
1C-36	M36X2	M36X2	28	28	21	54	41	41	41	10 轻系列 L
1C-45	M45X2	M45X2	35	35	20	63	46	50	50
1C-52	M52X2	M52X2	42	42	21	66	55	60	60
1D-14	M14X1.5	M14X1.5	6	6	16	45	14	17	17	63 重系列 S
1D-14-16	M14X1.5	M16X1.5	6	8	18		17	17	19
1D-16	M16X1.5	M16X1.5	8	8	18	47	17	19	19
1D-18	M18X1.5	M18X1.5	10	10	17	49	19	22	22
1D-20	M20X1.5	M20X1.5	12	12	19	51	22	24	24
1D-22	M22X1.5	M22X1.5	14	14	22	57	24	27	27
1D-22-24	M22X1.5	M24X1.5	14	16	21.5		27	27	27
1D-24	M24X1.5	M24X1.5	16	16	21	57	27	30	30	40 重系列 S
1D-30	M30X2	M30X2	20	20	23	66	32	36	36
1D-36	M36X2	M36X2	25	25	26	74	41	46	46
1D-42	M42X2	M42X2	30	30	27	80	46	50	50	25 重系列S
1D-52	M52X2	M52X2	38	38	29	90	55	60	60	25 重系列S
注：如需带卡套及卡套螺母整套订货，则请在代号后加“RN”,如1C-30RN。 Note：In case if you are interested to order the adapter in complete set with cutting ring and nut ,it is necessary to insert suffix "RN" after our part no.，for example 1C-30RN.
